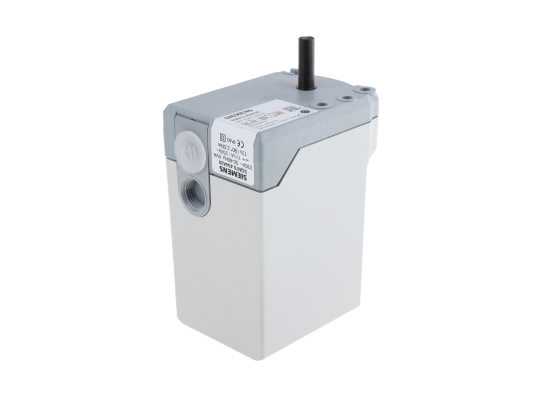

Сервопривод Siemens SQN70.454A20

Сервопривод Siemens SQN70.454A20 применяется для получения точного соотношения топлива и воздуха в составе топливовоздушной смеси при эксплуатации горелок. Открывает, передвигает на необходимый угол или закрывает заслонку при получении соответствующего сигнала от контроллера котла или регулятора. Место применения – средне-, маломощные горелки, сжигающие газ или жидкое топливо

Особенности:

• электропитание 220 В, допустимое отклонение -15%, +10%
• время перемещения на 90o – 12 секунд
• реверсивный двигатель с крутящим моментом 2,5 Нм
• диапазон настройки угла открытия 0…130°
• по 2 концевых и дополнительных выключателя
• простая регулировка переключателей в ручном режиме
• встроенный электронный модуль
• не требующий обслуживания редуктор
• резьбовые клеммы для электроподключения
• выбивное отверстие в корпусе для свободного ввода кабеля
• вращения вала против часовой стрелки
• возможность оснащения потенциометром
• внутренняя индикация положения.

Исполнение

Конструкция сервопривода Siemens SQN70.454A20 отличается надежностью, термостойкостью, простотой монтажа и подключения. Корпус изготовлен из жаропрочного пластика, вал привода – из износостойкой стали. Внутри размещены: реверсивный синхронный двигатель с зубчатой передачей, вал, реле, переключатели, подключенные к клеммам через печатную плату. Зубчатая передача отсоединяется. Повторное зацепление происходит автоматически. Электрозащита корпуса соответствует классу IP 40 (при условии использования соответствующих кабельных вводов и крепёжных винтов). Допустимые температуры окружающей среды: -20…+60 градусов, влажности: 95%.
