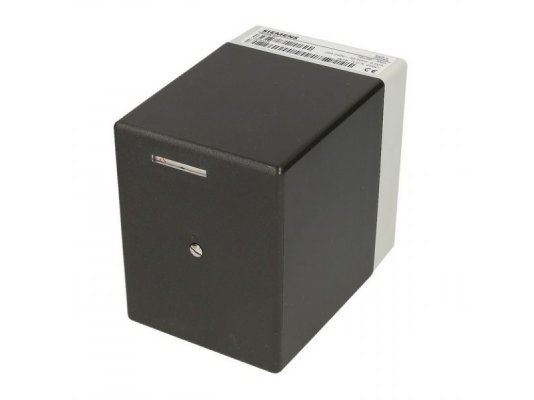

Сервопривод Siemens SQM21.16502

Сервопривод Siemens SQM21.16502 отвечает за точное перемещение воздушных, газовых заслонок в пределах 0-160° под контролем автоматики горелки. Регулирует расход рабочей среды для получения оптимального состава топливовоздушной смеси и ее эффективного сжигания с максимальным тепловым эффектом. Встраивается в газовые и жидкотопливные горелки. Особенностью привода является усиленная конструкция, внешняя индикация положения, нетребовательный в обслуживании рабочий узел.

Особенности и ключевые параметры Siemens SQM21.16502:

• угол поворота от 0 до 160°
• рабочее напряжение 220 В, -15 %, +10%
• время открытия заслонки на 90/ 130o – 29/ 42 сек.
• работа от синхронного реверсивного двигателя с защитой от блокирования
• крутящий момент – 20 Нм
• направление вращения вала – правое (по часовой стрелке)
• приводной вал диаметром 12 мм
• усиленное исполнение – вал из закаленной стали, зубчатый механизм из азотированной стали
• литой алюминиевый корпус с жаростойкой, ударопрочной пластиковой крышкой
• защита от пыли и влаги класса IP 54
• внутренняя и внешняя индикация положения
• оснащение 2 концевыми и 5 вспомогательными переключателями для ограничения хода и управления внешними устройствами
• механическая регулировка всех типов переключателей
• отсоединяемый вручную редуктор (нажатие на рычаг)
• постоянно смазываемый подшипник редуктора из спеченной бронзы
• резьбовые отверстия (4 шт.) для кабельных уплотнений Pg11
• произвольное монтажное положение
• 3 глухих отверстия с резьбой М5 для крепления привода
• эксплуатационный ресурс – 250 тыс. полных циклов (закрыто-открыто-закрыто).

Сервопривод Siemens SQM21.16502 может устанавливаться в местах с температурой внешней среды -20…+60 °C, влажностью 95%.
