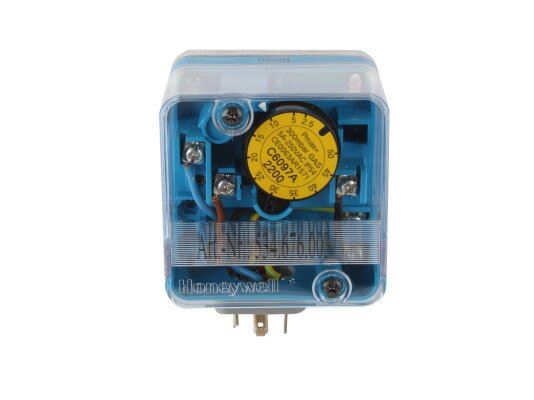

Реле давления Honeywell C6097A2200

Реле давления Honeywell C6097A2200 используется для контроля верхней границы давления газа или воздуха, подаваемого в газовую горелку. Соответствует требованиям к газо-расходному оборудованию PIN: CE-0063AR1571. Подходит для систем с максимальным давлением 300 мбар. Эта модель подключается с помощью фланцевого соединения.

Основные рабочие параметры

• Регулировка в пределах: 2,5-50 мбар.
• Диапазон срабатывания: 0-0,5 мбар.
• Температура окружающего воздуха: -15.. +60 °C.
• Температура контролируемой среды: -15.. +80 °C.
• Класс защиты от поражения электротоком: I.

Принцип действия

При изменении давления газа, рабочая мембрана воздействует на однополюсной переключатель, осуществляющий 2-позиционное управление внешней электрической схемой. Для установки точки переключения предусмотрен поворотный диск со школой.

Особенности конструкции

Корпус реле соответствует стандарту электрозащиты IP 54. Материал деталей, контактирующих с рабочей средой: бутадиен-акрилонитрильный каучук (мембрана), литой алюминий (корпус).

Для электроподключения используется штекер. Монтажное положение реле – вертикальное или горизонтальное, при этом регулировочная шкала должна располагаться вверху. Трубное соединение отвечает стандарту EN 161 (группа 2).

Достоинства:

• контроль избыточного давления
• широкий диапазон регулировки
• работа в условиях низких/высоких температур
• электрозащита класса IP 54
• надежное исполнение
• компактный корпус
• использование для различных видов газа и воздуха.

Компания «АНКАС» предлагает широкую линейку газового оборудования. На нашем сайте можно купить реле давления Honeywell C6097A2200 и другие комплектующие для газовых установок различного назначения. Для получения профессиональной консультации свяжитесь с нашим специалистом.
