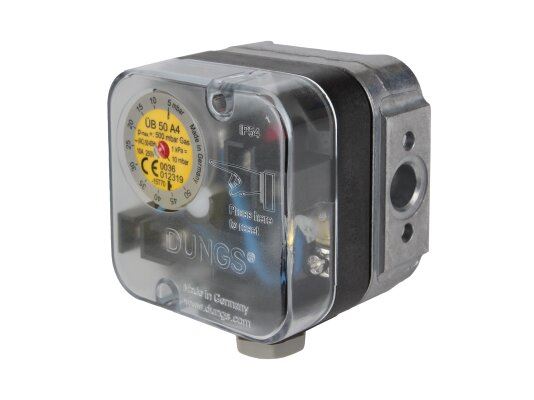

Реле давления Dungs UB 50 A4

Реле давления Dungs UB 50 A4 артикул 210537 применяется в качестве ограничителя максимального давления в топочных агрегатах, где любое превышение давления критично. Прибор легко настраивается, имеет надежное исполнение и компактный корпус. Подходит для оснащения горелок большинства брендов. Соответствуют нормативу EN 1854.

Характеристики:

• Максимальное давление: 500 мбар.
• Настройка в диапазоне: 2,5-50 мбар.
• Среда: газ 1-3 семейства/ нейтральный.
• Эксплуатационная температура: -15°C до +70°C.

Как работает реле

Переключатель Dungs UB реагирует на избыточное давление. Включается при превышении фактического давления допустимой границы, на блок управления передается соответствующий сигнал. Одновременно реле блокируется. О блокировке оповещает работающая сигнальная лампочка. Кнопка, расположенная в центре регулировочного диска, предназначена для разблокировки датчика-реле. Для работы прибора не требуется дополнительная энергия.

Особенности устройства и монтажа

Для настройки давления срабатывания используется специальный диск и шкала с цифровой разметкой. Манометр не требуется.

Конструкция имеет компактные габариты и надежное исполнение. Литой корпус выполнен из алюминия, мембрана – из НБК, переключатель – из полиамида. Материал контактов – серебро.

Электрические контакты защищены от воздействия влаги и пыли – класс IP54 по IEC 529. Соединение с сетью осуществляется через кабельный ввод PG. Предусмотрен измерительный штуцер.

Подключение к системе осуществляется с помощью резьбового соединения (внутренняя резьба Rp 1/4). При стандартном положении реле срабатывает в соответствии с настройками. При изменении монтажной ориентации (горизонтальное, перевернутое или промежуточное положение) реле включается при более высоком/низком давлении относительно допустимой границы.

Достоинства:

• удобный регулировочный диск для настройки реле
• блокировка при срабатывании
• широкий диапазон регулировки давления
• невосприимчивость к внешним воздействиям (класс IP 54)
• посадка на резьбу
• индикация положения «блокировано»
• установка в горелки ведущих брендов
• компактность, надежность.

Перед тем как купить реле давления Dungs UB 50 A4, уточните артикул для вашей горелки. У нас широкий выбор комплектующих для газовых установок по доступным ценам, подобрать которые помогут специалисты «АНКАС».
