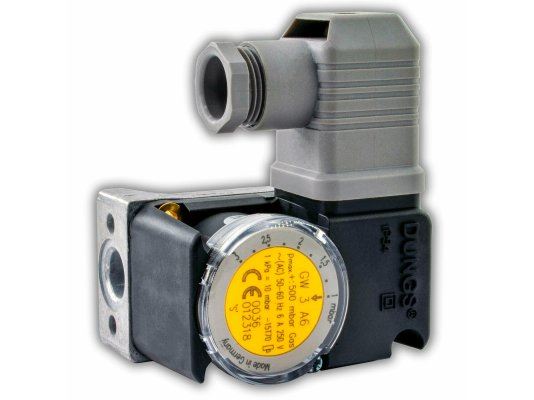

Реле давления Dungs GW 3 A6 1P

Реле давления газа Dungs GW 3 A6 1P – компактный регулируемый переключатель, используемый в системе автоматического контроля давления разряжения и избыточного давления топочной установки. Прибор соответствует нормативу EN 1854. Характеризуется коротким временем срабатывания при отклонении значения давления. Максимальное давление в системе – 500 мбар. В комплектацию включена кабельная розетка.

Конструкция, комплектация и основные параметры

• Реле давления замыкает контакт электросети при достижении давления заданного значения и передает сигнал автоматике горелки.
• Параметры переключения выбираются с помощью колесика со шкалой разметки. Диапазон регулировки от 1 до 3 мбар, срабатывания – 0,8 мбар. В корпус встроен штуцер для измерения давления.
• Ударостойкий корпус отлит из алюминия, создает надежную защиту электрических компонентов от внешних воздействий, пыли и влаги. Стандарт IP54. Электрические контакты изготовлены из серебра. Переключатель выполнен из полиамида, мембрана – из каучука НБК.
• На корпусе предусмотрено отверстие с резьбой диаметром 1/4 для встраивания прибора в газовую систему. Температура эксплуатации: от -15°C до +70°C (рабочая среда и окружающий воздух).
• Устройством предусмотрен 3-фазный изолированный электрический разъем для штепсельной розетки, без заземления.

Достоинства:

• металлический ударостойкий корпус
• короткое время срабатывания
• непроницаемость оболочки класса IP 54
• широкий диапазон эксплуатационных температур
• штуцер для измерения давления
• быстрый монтаж в газовую линию.

Особенности монтажа

Реле давления газа Dungs GW 3 A6 штекер артикул 231111 крепится в вертикальном положении (рекомендуемое) или горизонтально, под углом, в перевернутой позиции. При выборе невертикального размещения датчик переключает контакт при большем/меньшем давлении относительно установленной величины. Подробная информация – в инструкции производителя.
