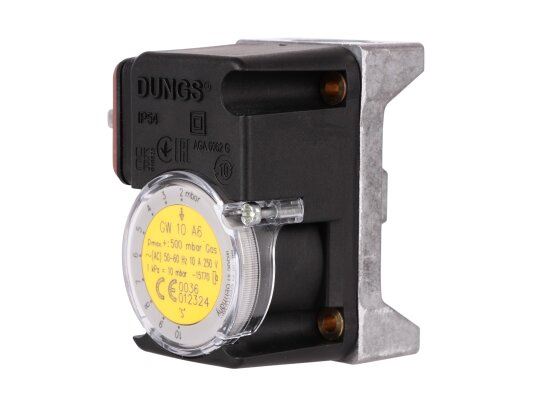

Реле давления Dungs GW 10 A6

Реле давления газа Dungs GW 10 A6 артикул 272620 предназначено для оснащения газовых установок с давлением не более 500 мбар для контроля избыточного давления/ давления разряжения. Датчик оснащен надежной системой переключения, имеет компактную конструкцию и прост в монтаже. Выполнен по стандарту EN 1854.

Особенности

• Реле работает по принципу переключателя. Замыкает контакт при достижении давления заданного значения и передает сигнал автоматике горелки.
• Точка срабатывания устанавливается простым вращением диска с разметкой. Диапазон регулировки от 2 до 10 мбар, срабатывания – 1,5 мбар. В металлический корпус встроен штуцер для измерения давления.
• Литой алюминиевый корпус защищает внутренние детали от механических воздействий и проникновения пыли и влаги. Стандарт IP 54. Электрические контакты изготовлены из серебра. Переключатель выполнен из полиамида, мембрана – из бутадиен-нитрильного каучука.
• Для установки прибора в систему предусмотрено резьбовое отверстие Rp 1/4. Температурный диапазон для стабильной работы реле: от -15°C до +70°C.

Достоинства:

• надежность в эксплуатации
• пыле-, влагозащита класса IP 54
• широкий диапазон эксплуатационных температур
• простой монтаж в газопровод.

Положение в системе

Реле давления газа Dungs GW 10 A6 размещается в вертикальном положении или в другой ориентации. Обратите внимание, при монтаже в невертикальной позиции, реле срабатывает при большем/меньшем давлении в сравнении с выбранной точкой переключения. Особенности установки отражены в спецификации, размещенной в разделе файлы.
