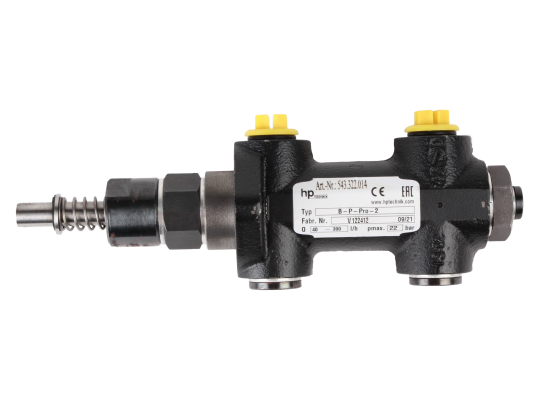

Перепускной клапан hp-Technik B-P-Pro-2

Перепускной клапан hp-Technik B-P-Pro-2, арт: 0250314 применяется для регулирования давления подачи топлива на горение с учетом предварительных настроек. Оснащен винтом для задания рабочих параметров давления. Диапазон давления можно изменить, заменив регулирующую пружину. Клапан отличается универсальностью применения, стойкостью к коррозии, высоким температурам и давлению.

Характеристики и особенности:

• использование в системах с максимальным давлением 22 бар
• корпус из высокопрочного чугуна GGG40
• диапазон температур эксплуатации (окружающая среда): -10...+90° C
• быстрое и надежное присоединение с помощью резьбы G 3/8
• заменяемая пружина
• максимальная температура +150° C (зависит от характеристик топлива).

Функции и принцип действия

Для нагнетания топлива под заданным давлением используется жидкотопливный насос, который всасывает топливо из ёмкости, создает необходимое давление и подаёт на горелку через перепускной клапан, регулирующий давление. Клапан hp-Technik является пружинным поршневым устройством. Ограничивает и/или поддерживает давление в нагнетательной линии с учетом настроек. При однолинейной схеме подключения клапан выполняет функцию ограничителя давления, а в двухлинейных системах поддерживает установленный уровень давления.

Неиспользованные соединения следует герметизировать с помощью резьбовых пробок и уплотнительных колец из меди/алюминия. Для защиты насоса в трубопровод монтируется сетчатый фильтр, сдерживающий грубые механические частицы. Монтажные операции проводятся под контролем манометра. Давление регулируется в пределах доступного диапазона пружины.

Рабочая среда:

• легкое и тяжелое жидкое топливо (мазут)
• различные масла, полученные в результате нефтепереработки
• растительные масла холодного отжима, жиры, метанол, биомасла
• керосин, судовое топливо
• другие жидкие среды.

Эксплуатация

Перепускной клапан hp-Technik не нуждается в дополнительном обслуживании. При эксплуатации проводится проверка на герметичность клапана и контролируется рабочее давление.
