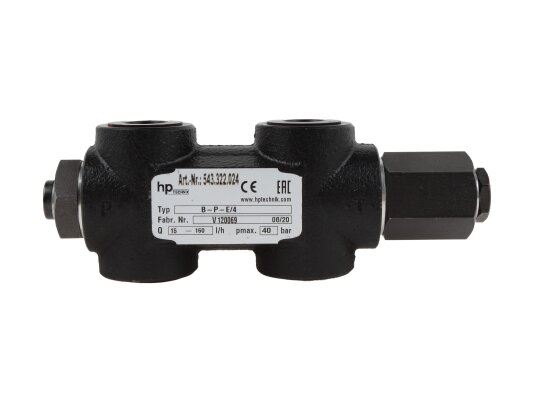

Перепускной клапан hp-Technik B-P-E/4

Перепускной клапан hp-Technik B-P-E/4, арт: 4210002 предназначен для поддержания рабочего или максимального давления в нагнетающем трубопроводе. Оснащен регулировочным винтом для настройки давления. Диапазон давления можно изменять при замене регулирующей пружины. Клапан отличается высокой надежностью, термостойкостью, универсальностью применения.

Характеристики и особенности:

• использование в системах с максимальным давлением 40 бар
• корпус из высокопрочного чугуна GGG40
• допустимые температуры эксплуатации (окружающая среда): -10...+90° C
• быстрое и надежное присоединение с помощью резьбы Rp 3/8
• максимальная температура топлива +150° C.

Функции и принцип действия

Клапан hp-Technik является пружинным поршневым устройством. Служит для ограничения и поддержания давления в нагнетательной линии с учетом настроек. Избытки топлива отводятся в обратную линию к баку. При однолинейной схеме подключения клапан выполняет функцию ограничителя давления, а в двухлинейных системах поддерживает заданный уровень давления.

Свободные соединения следует герметично перекрыть резьбовыми пробками и уплотнительными медными/ алюминиевыми кольцами. При монтаже клапана требуется установка сетчатого фильтра для защиты насоса от загрязнений. Все операции по монтажу и контролю давления должен выполнять квалифицированный специалист. Нельзя использовать воду для промывки оборудования во избежание образования коррозии.

Рабочая среда:

• легкое и тяжелое жидкое топливо
• различные масла, полученные в результате нефтепереработки
• растительные масла холодного отжима, метанол, биомасла
• керосин, судовое топливо
• другие жидкие среды.

Эксплуатация

Перепускной клапан hp-Technik не требует техобслуживания. При эксплуатации необходимо проверять герметичность клапана и рабочее давление.
