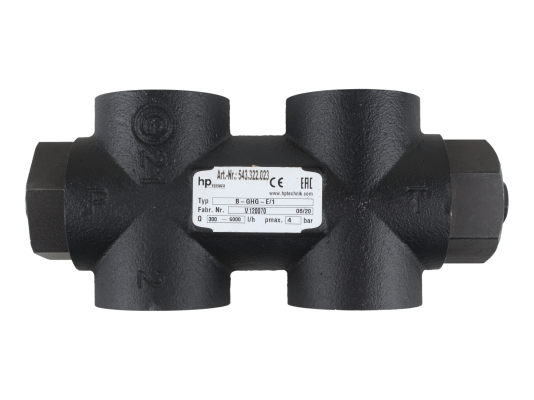

Перепускной клапан hp-Technik B-GHG-E/1

Перепускной клапан hp-Technik B-GHG-E/1, арт: 1210005 служит для управления потоком рабочей среды при эксплуатации промышленных и технологических установок. Поддерживает или ограничивает давление в системе. Для настройки давления клапан оснащен регулировочным винтом. Диапазон давления может изменяться, для чего необходимо заменить регулирующую пружину. Клапан собран в износо-, коррозиестойком корпусе из высокопрочного чугуна GGG40.

Характеристики и особенности:

• использование в системах с максимальным давлением 4 бар
• допустимые температуры эксплуатации (окружающая среда): -10...+90° C
• быстрое и надежное присоединение с помощью резьбы G 1
• возможность замены рабочей пружины
• максимальная температура топлива +150° C.

Принцип работы

Пружинный поршневой клапан hp-Technik обеспечивает ограничение/ поддержание давления в линии подачи топлива на заданном уровне. Избыточное топливо отводится в обратную линию к топливной ёмкости. В однолинейных схемах подключения клапан обеспечивает ограничение давления, а в 2-линейных работает на поддержание давления.

Операции осуществляются под контролем манометра. Давление регулируется в рамках возможностей пружины. Неиспользованные соединения требуется герметично закрыть резьбовыми пробками и уплотнительными медными или алюминиевыми кольцами. При монтаже клапана необходимо смонтировать сетчатый фильтр, который защитит насос от частиц грязи.

Рабочая среда:

• жидкое топливо и масло
• растительные масла холодного отжима, метанол, биомасла
• керосин, судовое топливо
• другие жидкие среды.

Перепускной клапан hp-Technik не требует специального техобслуживания. В процессе эксплуатации необходимо контролировать сохранение герметичности и проверять рабочее давление.
