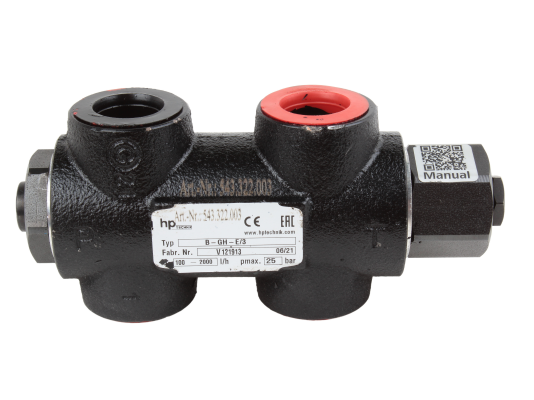

Перепускной клапан hp-Technik B-GH-E/3

Перепускной клапан hp-Technik B-GH-E/3 поддерживает или ограничивает давление в системе сжигания жидкого топлива и других технологических установках. Настройка давления осуществляется с помощью регулировочного винта. Диапазон давления может корректироваться с заменой регулирующей пружины. Корпус клапана изготовлен из высокопрочного чугуна GGG40. Клапан рассчитан на использование в системах с максимальным давлением 25 бар.

Характеристики и особенности:

• применение в системах, потребляющих жидкое топливо и масло
• допустимые эксплуатационные температуры (внешняя среда): -10...+90° C
• присоединение с помощью резьбы G 3/4
• возможность замены пружины
• максимальная температура +150° C.

Принцип работы

Hp-Technik является пружинным поршневым клапаном, который служит для ограничения/ поддержания давления в линии подачи топлива на уровне, заданном при настройке пружины. Излишнее топливо отводится в обратную линию к топливной ёмкости.

В однолинейных схемах подключения клапан обеспечивает ограничение давления. В 2-линейной системе клапан работает на поддержание давления.

Монтаж

Незадействованные соединения необходимо герметизировать с помощью резьбовых пробок и уплотнительных медных или алюминиевых колец. Требуется установить сетчатый фильтр, который обеспечит защиту насоса от грязевых частиц. Монтажные операции следует осуществлять под контролем манометра. Давление настраивается в рамках допустимых параметров регулировки пружины.

Рабочая среда:

• жидкое топливо и масло
• керосин, судовое топливо
• растительные масла холодного отжима, метанол, биомасла
• другие жидкие среды.

Эксплуатация

Перепускной клапан hp-Technik не требует технического обслуживания. В ходе эксплуатации необходимо проверять герметичность и рабочее давление.
