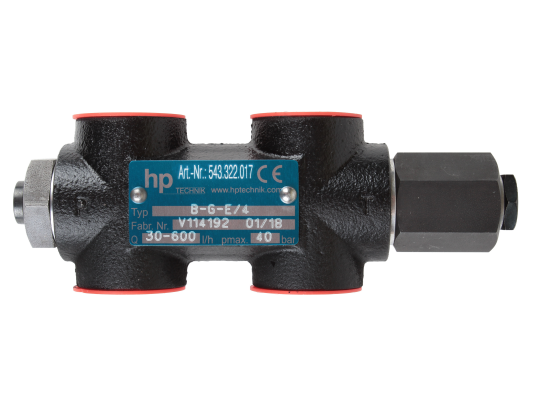

Перепускной клапан hp-Technik B-G-E/4

Перепускной клапан hp-Technik B-G-E/4 может использоваться в системах, потребляющих различные виды топлива и масла, в основном подученные в результате нефтепереработки. Обеспечивает поддержание заданного рабочего или ограничение максимального давления в линии нагнетания. Совместим с широким спектром промышленного и технологического оборудования.

Особенности:

• допустимый диапазон настройки пружины: 15-40 бар
• работа с топливом температурой до +150° C, вязкостью 2,8-480 сСт
• для жидкотопливных систем с максимальной производительностью 10000 л/ч
• присоединение на резьбу G 1/2
• допустимые температуры эксплуатации (окружающий воздух): от -10 до +90° C.

Подробнее о модели

Клапан представляет собой подпружиненное устройство прямого действия, разработанное для тяжелых промышленных условий. Произведен из износо-, коррозиестойких материалов. Корпус отлит из высокопрочного чугуна GGG40. Клапан снабжен регулировочным винтом для задания рабочего давления в рамках доступного диапазона (поворот вправо увеличивает давление, влево уменьшает).

Клапан hp-Technik B-G-E/4 при использовании в системах без обратной линии обеспечивает функцию ограничения давления, в двухтрубных установках поддерживает давление на необходимом уровне. Привод не предусмотрен комплектацией, приобретается дополнительно. Диапазон рабочего давления можно изменить на один из пяти доступных уровней, установив соответствующую пружину.

Перепускной клапан не нуждается в обслуживании. Требуется только проверять герметичность системы и измерять давление.

Монтаж и настройка

Перепускной клапан hp-Technik интегрируется в систему с помощью резьбовых соединений. Монтаж осуществляется под контролем манометра Для задания параметров давления используется регулировочный винт. Незадействованные соединения требуется загерметизировать, используя маслостойкие уплотнители из меди/ алюминия/ пластика.

Рабочая среда

Клапан рассчитан на работу с легкими и тяжелыми видами жидкого топлива: мазутом (EL и S), нефтяными маслами, котельным жидким топливом, судовым топливом, керосином, нефтью, консистентной смазкой, растительными маслами холодного отжима, биомаслами, продуктами производства синтетической нефти и пр.

Достоинства:

• высокопрочная конструкция из чугуна
• применение в системах высокой производительности
• универсальность (для топлива вязкостью до 480 сСт)
• термостойкое исполнение (до +150°)
• нетребовательность в обслуживании
• надежное соединение с трубопроводом на резьбу.

У нас можно купить перепускные клапаны hp-Technik, жидкотопливные электромагнитные клапаны и другие комплектующие для сборки и эффективной работы промышленных жидкотопливных горелок.
