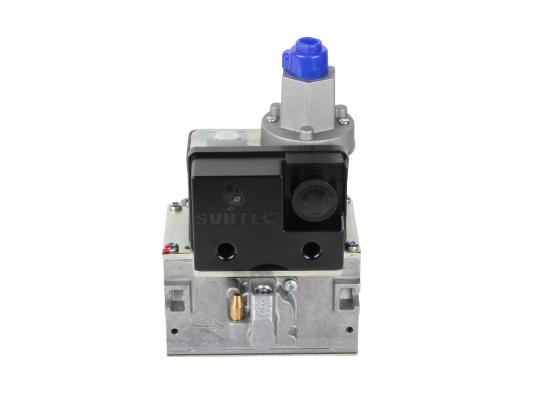

Газовый мультиблок Suntec M3C45S07-2-1000

Газовый мультиблок Suntec M3C45S07-2-1000 предназначен для использования в системах автоматического регулирования и прерывания подачи газа на одноступенчатую промышленную горелку. Обеспечивает стабильные выходные параметры давления, герметичное запирание потока, постепенную подачу газа для плавного запуска, безопасной, эффективной работы котла. Подходит для работы с газами семейства I-III в соответствии с EN 437 и систем с давлением до 160 мбар.

Состав мультиблока Suntec M3C

Мультиблок состоит из двух автоматических предохранительных клапанов класса В по EN 161 с электрическим приводом, регулятора давления класса B по стандарту EN 88-1, управляемого сердводвигателем, алюминиевого корпуса, сетчатого фильтра из стальной проволоки. Гидравлический демпфер на втором клапане замедляет его открытие, снижая скорость поступающего в камеру сгорания потока газа при розжиге.

Особенности:

• питание от электросети 230 В, -15%, +10%
• раздельное управление электромагнитными клапанами
• мгновенное закрытие э/м клапанов при отключении питания, 0,2 сек.
• медленное открытие ( 10 сек) для плавного запуска горелки
• возможность настройки основного потока и быстрого хода
• уровень пылевлагозащиты корпуса IP 54 (с подходящим разъемом) по EN 60529
• точное регулирование выходных параметров давления в соответствии с настройкой
• диапазон давления: 4-20 мбар, регулировка с помощью винта
• реле минимального давления, размещенное на входном фланце
• для систем, использующих воздух или газ I-III семейства
• допустимые температуры эксплуатации (окр. среда): -20...+60°C
• заявленный срок службы (для э/м клапанов): 200 тыс. операций
• 3 штуцера G1/8 для контроля давления
• фильтрация потока на входе, удаление грязевых частиц размером от 0,6 мм
• материал уплотнений и прокладок – NBR-каучук
• электроподключение через штекерный разъем DIN43650.

Установка в систему

Газовый мультиблок Suntec M3C45S07-2-1000 крепится к газопроводу с помощью фланцев. В корпусе предусмотрены резьбовые отверстия Rp 1/2, Rp 3/4 для интеграции в систему. Монтаж осуществляется в любом положении, кроме направления оси клапана вниз.

Достоинства:

• высокая точность регулирования давления
• быстрое и надежное запирание потока
• постепенное регулируемое открытие для плавного розжига
• функциональность
• высокий уровень электрозащиты
• компактные размеры для экономии пространства
• встроенный фильтр для защиты клапанов от повреждений.

Газовые мультиблоки Suntec M3C прошли все необходимые проверки и испытания, соответствуют европейским стандартам EN161, EN13611, EN60730-1 EN126, EN88-1.
