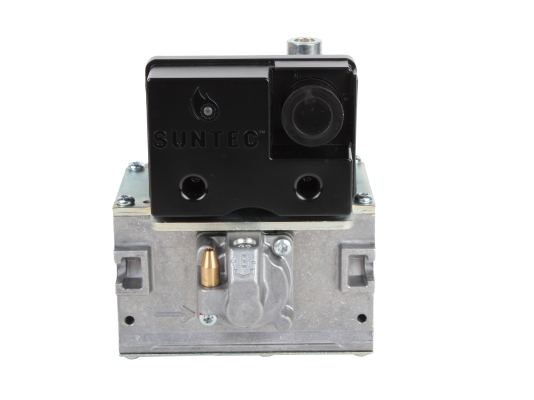

Газовый мультиблок Suntec M2C52F07-2-1000

Газовый мультиблок Suntec M2C52F07-2-1000 – комбинированное устройство для автоматизации подачи газа при эксплуатации промышленных одноступенчатых горелок высокого давления, сжигающих газ семейства 1-3. Используется в установках, требующих предохранительного отключения газоснабжения и регулирования давления. Мультиблок рассчитан на давление газа до 360 мбар. Поддерживает точные выходные параметры давления в соответствии с настройками, независимо от изменения давления на входе или расхода топлива.

Особенности:

• 2 автоматических предохранительно-запорных клапана класса А по EN 161
• регулятор давления класса B по стандарту EN 88-1
• напряжение питания: 230 В, допустимое отклонение -15%, +10%
• независимое управление электромагнитными клапанами
• возможность настройки основного потока
• мгновенное закрытие каждого э/м клапана при потере питания, за 0,2 сек.
• быстрое открытие, в течение 0,5 сек.
• регулировочный винт для настройки выходного давления в диапазоне 4-20 мбар
• уровень электрозащиты класса IP 54 по EN 60529 (с соответствующим разъемом)
• стабильные параметры давления на выходе, независимо от изменений входного давления и расхода
• реле минимального давления, установленное на входном фланце
• диапазон эксплуатационных температур: -20...+60°C
• рабочий ресурс э/м клапанов: 200 тыс. срабатываний
• 3 точки для отбора давления (G1/8)
• штекерный разъем DIN 43650 для электроподключения.

Конструкция

Газовый мультиблок Suntec M2C52F07-2-1000 собран на базе высокопрочного алюминиевого корпуса с резьбовыми отверстиями Rp 1/2, Rp 3/4 . Состоит из 2-х предохранительных запорных клапанов и регулятора постоянного давления с управлением сервоприводом. Э/м клапаны в обесточенном состоянии закрыты, открываются при подаче напряжения. На входе потока размещён проволочный фильтр из нержавеющей стали с отверстиями размером 0,6 мм для отсеивания механических частиц. Долговечные уплотнения и прокладки изготовлены из NBR-каучука.

Положение при монтаже

Мультиблок допускается устанавливать в произвольном положении, за исключением осью предохранительного клапана вниз.

Достоинства:

• компактное многофункциональное устройство
• быстрое срабатывание
• высокая точность выходных параметров давления
• надежная электрозащита
• встроенный нержавеющий фильтр-сетка.

Газовые мультиблоки Suntec M2C испытаны на заводе, соответствуют стандартам EN161, EN13611, EN60730-1 EN126, EN88-1.
