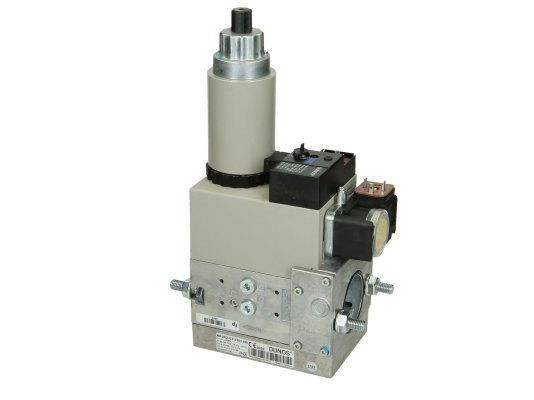

Газовый мультиблок Dungs MB-ZRDLE 410 B07 S22

Газовый мультиблок Dungs MB-ZRDLE 410 B07 S22:Модуль регулирования и безопасности, двухступенчатый режим эксплуатацииВстроенный байпасный клапанУправление клапанами: раздельноеВид защиты: стандарт IP 54Электромагнитные клапаны V1 и V2 класса АМакс. избыточное давление газа 360 мбарДиапазон входного давления газа 15-360 мбарДиапазон выходного давления газа 4-20 мбарВстроенный фильтр: сетка 0,8 ммРезьбовое соединение Rp 3/4 - 1 1/4

Газовый мультиблок Dungs MB-ZRDLE 410 B07 S22 разработан для автоматического двухступенчатого регулирования подачи газа в горелку. Конструкция имеет компактные размеры и резьбовую посадку, характеризуется высокой энергоэффективностью и надежностью. Применяется многими производителями газовых горелок.

Устройство

В одном корпусе скомпонованы: сетчатый фильтр, два запорных электромагнитных клапана (одно- и двухступенчатый), регулятор и реле минимального давления. Конструкция снабжена байпасным клапаном. Для подключения модуля необходимо докупить фланцы и штекеры.

Основные параметры

* Входное /выходное/ максимальное давление газа: 15-360 /4-20 /360 мбар.

* Газ: 1, 2, 3 семейства и нейтральные среды.

* Допустимая температура эксплуатации: от -15 до +70 °C для установок, потребляющих природный газ, выше 0 °C для систем, функционирующих на сжиженном газе.

Особенности и принцип работы

Газ очищается от посторонних примесей размером от 0,8 мм, проходя через встроенный фильтр. Защитная сетка предотвращает попадание механических частиц в ЭМ клапаны и регулятор, обеспечивая надежную работу модуля и долговечность.

Датчик-реле давления установлен на корпусе. Его задача – контроль минимального уровня давления входящего газа.

За стабилизацию давления и поддержание его на заданном уровне отвечает регулятор. Он предварительно настроен на заводе. Базовые параметры можно изменить в диапазоне 4-20 мбар при соединении горелки с отопительным котлом.

Управление ЭМ клапанами осуществляется раздельно. Оба клапана закрываются оперативно. Отпирание первого происходит быстро, второго – медленно. При постепенном открытии обеспечивается плавный пуск горелки. Скорость отпирания и стадия скоростного подъема корректируются.

Газовый мультиблок Dungs MB-ZRDLE 410 B07 S22 (арт. 182280) имеет надежную изоляцию электрических элементов – защитная оболочка соответствует стандарту IP 54.

Установка и эксплуатация

Для монтажа мультиблока используются фланцы с трубной резьбой. Параметры соединения: Rp 3/4 - 1 1/4. Установка выполняется в горизонтальный или вертикальный газопровод (магнитом вверх). Возможно промежуточное положение.

Дополнительный фильтр, установленный перед рампой горелки, обеспечит надежную защиту автоматики.

При эксплуатации котла необходимо следить за степенью засоренности штатного фильтра и своевременно его менять, во избежание выхода мультиблока из строя.

Важные преимущества:

* автоматическое регулирование и контроль давления газа

* точная настройка выходных параметров

* плавная подача газа и стабильная работа горелки

* защита корпуса от внешних воздействий (класс IP54)

* сетчатый фильтр для удаления грубых частиц величиной от 0,8 мм

* удобная компоновка, уменьшающая протяженность газовой линии

* монтаж с помощью резьбовых фланцев

* встроенный байпасный клапан

* возможность дополнительного оснащения.
