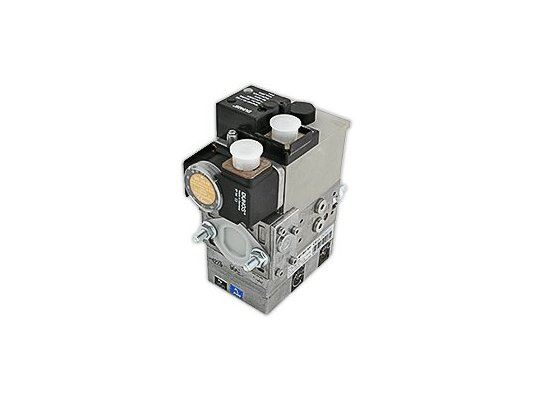

Газовый мультиблок Dungs MB-VEF 420 B01 S30

Газовый мультиблок Dungs MB-VEF 420 B01 S30:Для пневморегулируемых газовых/комбинированных горелокЭлектромагнитные клапаны V1 и V2 класса АМакс. избыточное давление газа 360 мбарДиапазон входного давления газа 100-360 мбарОтверстие ниппеля pL O0,6 ммОтверстие ниппеля pF O1,0 ммРеле давления газа мини GW 150 A5Пакетный фильтрУстановочные фланцы Rp 1, 1 1/4, 1 1/2, 2

Газовый мультиблок Dungs MB-VEF 420 B01 S30 разработан для пневморегулируемых газовых/комбинированных горелок промышленного назначения. Устройство повышает безопасность работы с газом, служит для обеспечения автоматического управления процессом горения пламени. Благодаря стандартному способу монтажа, блок подходит для горелок многих известных брендов.

Основные рабочие параметры:

• входное и выходное давление – 100-360 и 0,5-100 мбар (соответственно)
• максимальное давление – 360 мбар
• мультиблок предназначен для газа 1, 2, 3-го семейства и нейтральных газов
• ограничения по эксплуатации – температура окружающей среды от -15 °C до +70 °C. Для установок, функционирующих на сжиженном газе минимальная температура – 0 °C.

Комплектация

Основными элементами газовой линии (артикул 13013906) являются:

• пакетный фильтр для удаления грязевых частиц из рабочей среды
• 2 электромагнитных быстро срабатывающих (менее 1 сек) клапана А-класса с совместным управлением
• реле давления GW 150 A5 и датчик для эффективного контроля входного давления газа
• регулятор, позволяющий настраивать соотношение газа и воздуха.

Монтаж выполняется на фланцы с резьбой Rp 1-2 дюйма. Обратите внимание, что комплектацией не предусмотрены штекеры для ЭМ клапанов, фланцы и импульсные трубопроводы.

Особенности

Мультиблок обеспечивает плавную бесступенчатую работу оборудования. Для модулирования пламени горелки предназначен серворегулятор.

Устройством предусмотрена возможность изменения соотношения «газ–воздух» в диапазоне от 0,75:1 до 3:1. Коэффициент определяется при монтаже блока к горелке в момент пуско-наладки.

Датчик реле давления смонтирован на корпусе модуля перед ЭМ клапаном. Он обеспечивает контроль минимального уровня давления газа.

Предусмотрена компенсация давления в камере сгорания и корректировка нулевой точки.

Для надежной работы газовой линии в сложных производственных условиях обеспечена качественная электрозащита (уровень IP 54).

Достоинствами модуля являются:

• безопасная эксплуатация газового оборудования
• автоматическая регулировка работы горелки
• оптимизация расхода
• корректировка состава газовоздушной смеси (диапазон 0,75:1…3:1)
• надежное соединение стандартного диаметра
• защита уязвимых компонентов от проникновения пыли и влаги – класс IP 54
• пакетный фильтр для удаления загрязнений
• корректировка нулевой точки
• долговечная служба, длительная гарантия производителя (10 лет).

Для промышленных котельных установок предлагаем купить газовый мультиблок Dungs MB-VEF 420 B01 S30 и необходимые комплектующие по ценам прямого поставщика. Все изделия сертифицированы и отвечают нормам безопасности. Позвоните, если есть вопросы по подбору оснащения.
