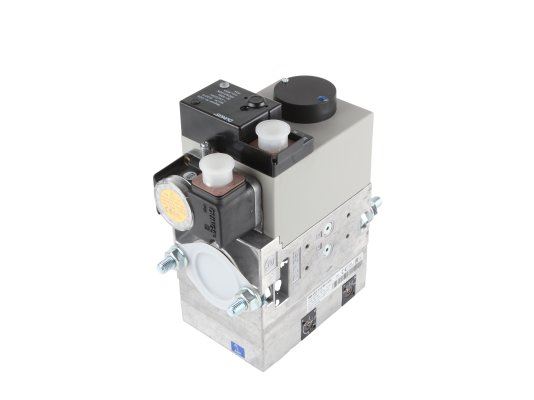

Газовый мультиблок Dungs MB-VEF 412 B01 S30

Газовый мультиблок Dungs MB-VEF 412 B01 S30:Модуль регулирования и безопасности, бесступенчатый плавный режим эксплуатацииРегулирование газовоздушной смеси с изменяемым соотношением 0,75 : 1...3 : 1Компенсация давления в камере сгорания, коррекция нулевой точкиУправление клапанами: совместноеВид защиты: стандарт IP 54Электромагнитные клапаны V1 и V2 класса АМакс. избыточное давление газа 360 мбарДиапазон входного давления газа 100-360 мбарДиапазон выходного давления газа 0,5-100 мбарВстроенный фильтр: фильтр тонкой очисткиРеле давления газа мини GW 150 A5Резьбовое соединение Rp 1 - 1 1/4

Газовый мультиблок Dungs MB-VEF 412 B01 S30 применяется для комплектации горелок с воздуходувками или предварительным смешением. Устройство бесступенчатого действия предназначено для эксплуатации в составе котельного оборудования промышленного назначения.

Основные параметры работы:

• входное и выходное давление газа: 100-360 и 0,5-100 мбар (соответственно)
• предельно допустимое давление – 360 бар
• рабочая среда – газ 1, 2, 3-го семейства и прочие нейтральные газы
• условия эксплуатации – от -15 °C до +70 °C.

Внимание! При использовании блока в установках сжиженного газа минимальная температура окружающей среды должна быть не ниже 0 °C.

Комплектация

В единой конструкции объединены следующие устройства:

• фильтр, удерживающий мелкие частицы
• регулятор состава газо-воздушной смеси
• 2 электромагнитных клапана А класса с совместным управлением
• реле давления GW 150 A5.

Подключение к оборудованию осуществляется с помощью резьбовых соединений Rp 1 – 1 1/4 дюйма.

Особенности модуля

Мультиблок (артикул 223143) снабжен регулятором состава газо-воздушной смеси c изменяемым соотношением 0,75:1...3:1. Настройка осуществляется с высокой точностью. Доступна коррекция нулевой точки и компенсация давления в камере сгорания.

Выходное давление определяется давлением воздуха через импульсный трубопровод (объемом поставки не предусомтрен).

Электрические элементы защищены от внешних факторов с помощью надёжной оболочки, соответствующей классу IP 54.

Благодаря универсальному подключению, блок подходит для горелок большинства брендов. Резьбовые соединительные фланцы необходимо приобрести отдельно.

Достоинства:

• широкий диапазон корректировки соотношения газовоздушной смеси, от 0,75:1 до 3:1
• фланцевые соединения с трубной резьбой согласно ISO 7/1
• автоматическая регулировка подачи и безопасная работа с газами
• надежная электрозащита – класс IP 54
• встроенный датчик реле давления
• улавливание мелких грязевых частиц фильтром тонкой очистки
• универсальность – стандартный монтаж в горелки многих марок
• компактные габариты, малый вес.

Перед тем как купить газовый мультиблок Dungs MB-VEF 412 B01 S30, проверьте соответствие параметров спецификации горелки. Если нужна помощь специалиста, свяжитесь с нами удобным способом.
