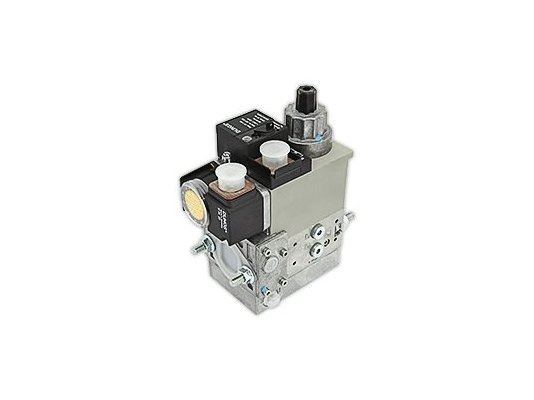

Газовый мультиблок Dungs MB-DLE 410 B07 S22

Газовый мультиблок Dungs MB-DLE 410 B07 S22:Модуль регулирования и безопасности, одноступенчатый режим эксплуатацииВстроенный байпасный клапанУправление клапанами: раздельноеВид защиты: стандарт IP 54Электромагнитные клапаны V1 и V2 класса АМакс. избыточное давление газа 360 мбарДиапазон входного давления газа 15-360 мбарДиапазон выходного давления газа 4-20 мбарВстроенный фильтр: сетка 0,8 ммРеле давления газа мини GW 150 A5Резьбовое соединение Rp 3/4 - 1 1/4

Для стабильной работы газовой горелки предлагаем купить универсальный газовый мультиблок Dungs MB-DLE 410 B07 S22. Реализованная в едином корпусе, газовая линия отличается высоким коэффициентом расхода при низком перепаде давления. Небольшие габариты и стандартная резьбовая посадка обеспечивают удобство монтажа и возможность использования для многих горелок ведущих производителей.

Рабочие характеристики:

• рабочей средой является газ 1, 2, 3 семейства и нейтральные газы
• диапазон входного и выходного давления – 15-360 и 4-20 мбар (соответственно)
• избыточное давление газа (максимум) – 360 мбар
• допустимая температура эксплуатации: от -15 °C до +70 °C.

Заводская комплектация

Моноблочное устройство включает:

• фильтр для отсеивания примесей размером от 0,8 мм
• регулятор с предварительно настроенным давлением
• два электромагнитных клапана А-класса с раздельным управлением
• реле давления GW 150 A5.

Комплектацией не предусмотрены резьбовые фланцы и штекеры для электроподключения (требуется заказать отдельно).

Особенности конструкции

Главным узлом является регулятор пропорционально интегрального действия. Он регулирует выходное давление с высокой точностью, поддерживая стабильную работу горелки.

На корпусе размещен датчик реле давления, задачей которого является контроль минимального уровня входного давления.

Оба ЭМ клапана быстро закрываются. Первый открывается быстро, второй – медленно. Оперативное закрытие клапана V1 обеспечивает герметичное состояние системы при его отключении. Медленное открытие клапана V2 способствует плавному пуску газа. Дроссель на 2-м клапане регулирует главный потока газа.

Электрические компоненты защищены от внешних воздействий, пыли и мелких брызг (класс IP 54).

Монтаж и условия эксплуатации

Монтаж мультиблока (артикул 225649) осуществляется вертикально (магнит вверху) или горизонтально. Доступны также промежуточные положения при установке. Для соединения используются фланцы с трубной резьбой 3/4-1 1/4 (стандарт ISO 7/1). При установке мультиблока можно отрегулировать скорость открытия ЭМ клапана V2.

При эксплуатации оборудования требуется систематически менять фильтр. Его извлечение не требует демонтажа всей арматуры. Для полноценной защиты мультиблока следует поставить еще один фильтр (на линии подачи газа).

Преимущества:

• автоматическое регулирование давления газа с высокой точностью
• безопасность эксплуатации газового оборудования
• плавный пуск газа
• встроенный байпасный клапан
• штатный фильтр, улавливающий частицы диаметром от 0,8 мм
• выбор оптимального режима подачи газа
• изоляция электрических деталей (стандарт IP 54)
• надежное исполнение, долговечность
• компактные габариты и удобный монтаж на фланцы с трубной резьбой
• возможность дооснащения.

Газовый мультиблок Dungs MB-DLE 410 B07 S22 – компактная газовая линия европейского качества и надежности по доступной цене. Допуск к работе с взрывоопасной средой подтвержден сертификатами ЕС. Устройство поставляется с длительной заводской гарантией.
