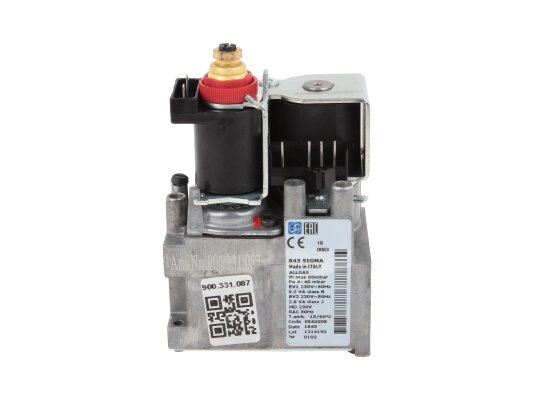

Газовый электромагнитный клапан Sit 843 SIGMA 0843008

Газовый электромагнитный клапан Sit 843 SIGMA 0843008 является частью системы управления подачей газа на горелку. В состав конструкции входит несколько устройств с разными функциями. Комбинированный блок регулирует давление газа, надежно перекрывает поток, обеспечивает безопасную и эффективную эксплуатацию газовой установки. Рабочей средой является газ семейства I-III.

Особенности

Блок SIGMA оснащен двумя автоматическими электромагнитными запорными клапанами.

При поступлении напряжения на соленоид V1 открывается первый газовый клапан. Второй соленоид V2 позволяет газу проходить через сервосистему. За счет увеличения давления под главной сервомембраной сервоклапан открывается. При перебоях в подаче газа или электроэнергии давление пружины обеспечивает автоматическое закрытие газовых клапанов.

Регулирование давления на выходе осуществляется сервосистемой.

Когда давление на выходе превышает заданное значение, клапан регулятора давления открывается, давление под главной сервомембраной уменьшается, закрывая главный клапан. Таким образом, давление на выходе возвращается к установленной величине. Наоборот, когда давление на выходе меньше необходимого значения, регулятор давления закрывается, давление сервопривода повышается, открывая главный клапан.

Основные параметры:

• питание от сети: 230 В, -15%, +10%
• быстрое закрытие (1 сек), бесшумная работа э/м клапанов
• регулятор давления класса B по EN 126
• регулировка высокого/ низкого давления
• возможность бокового выхода
• рабочий диапазон: 4-40 мбар
• пилотный выход с фильтром (опция)
• отдельная настройка расхода для выбора длины язычка пламени
• фильтрация поступающего газа на входе
• резьбовые соединения Rp 1/2 для крепления в систему
• 2-ая группа сопротивления к кручению и износу
• защита от пыли и влаги по стандарту IP40/ IP44
• устройство для медленного открытия
• произвольная ориентация в системе.

Применение

Газовые электромагнитные клапаны Sit 843 SIGMA применяются в системах центрального отопления, комбинированных котлах, проточных водонагревателях, приборах подогрева помещений с автоматической системой розжига.
