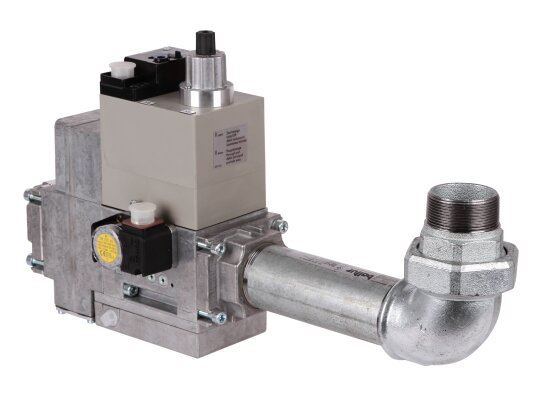

Газовая рампа Baltur MM420 F50S-R2

Газовая рампа Baltur MM420 F50S-R2, арт: 19990562 предназначена для установок с давлением газа в магистрали не более 360 мбар. Объединяет несколько устройств для обеспечения функций безопасности, стабилизации давления и управления потоком газа на горелку. Встроенное реле, помимо основной функции контроля давления, отслеживает герметичность клапанов. Газовая арматура применяется для оснащения одноступенчатых газовых, газодизельных и газомазутных горелок.

Основные параметры и особенности:

• рабочая среда: природный, сжиженный газ
• давление газа в магистрали подачи - до 360 мбар
• минимальное входное давление газа - 60 мбар
• тип регулирующего клапана - одноступенчатый
• напряжение в сети питания: 230 В, -15%, +10 %
• настройка давления подачи на горелку в диапазоне 20-50 мбар
• класс А гр. 2 э/м предохранительно-запорных клапанов
• раздельное электрическое соединение клапанов
• уровень пыле-, влагозащиты электрических компонентов - IP 54
• резьбовое присоединение, размер Rp 2
• диапазон настройки реле минимального давления: 24-250 мбар.

Подробнее о газовой рампе

Компактная газовая арматура состоит из блока электромагнитных клапанов с фильтром тонкой очистки, стабилизатора давления, реле минимального давления с контролем герметичности клапанов, регулятора давления, регулятора скорости подъема, газового колена, фланца, штуцера.

Клапаны последовательно установлены по ходу движения потока, открываются при поступлении напряжения на катушки. На входе в газовую рампу газ очищается от мелкой грязи с помощью фильтра.

Встроенное реле отвечает за функции контроля минимального давления газа и герметичности э/м клапанов в закрытом положении. Сигнализирует автоматике об обнаружении отклонений для активации защитной блокировки.

На первом клапане безопасности давление газа стабилизируется за счет колебаний мембраны и усилий рабочей пружины. Второй клапан с регулируемым ходом позволяет задавать объем проходящего потока. Скорость открытия клапана регулируется с помощью гидравлического замедлителя.

Закрытие электромагнитных клапанов происходит быстро при их обесточивании.

Условия эксплуатации

Газовая рампа рассчитана на эксплуатацию в условиях температур от -15 до +70 С°.

Важно учесть! При работе с сжиженным газом внешняя температура не должна опускаться ниже 0°С, так как при минусовых температурах уплотнительный материал легко разрушается.

Монтаж

Газовая рампа крепится непосредственно к горелке. Арматура может размещаться снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки, в зависимости от конструктивных особенностей тепловой установки. При монтаже необходимо совместить стрелку на корпусе с направлением потока газа.

Применение антивибрационной вставки исключает передачу вибраций на газопровод, компенсирует несоосность газовой арматуры и газопровода, сглаживает возникающие механические напряжения.

Все операции по монтажу и регулировке газовой арматуры должен выполнять только квалифицированный персонал.

Техобслуживание

Газовые рампы ежегодно требуют обслуживания в части удаления загрязнений на фильтре. Внеплановая очистка проводится при существенном перепаде давления на фильтре (подробная информация в инструкции по монтажу и эксплуатации).

Дополнительное оснащение

Купить газовую рампу Baltur MM420 можно с антивибрационной вставкой BTGA и шаровым краном BTVS для повышения безопасности газовой установки.
