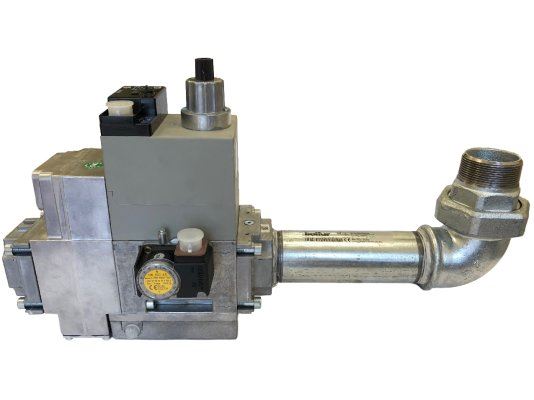

Газовая рампа Baltur MM412 A20C R5/4-B

Газовая рампа Baltur MM412 A20C R5/4-B, арт: 19990166 используется в одноступенчатых горелках Baltur для стабилизации давления, управления расходом газа, надежного отсечения потока и обеспечения безопасности эксплуатации газового оборудования. Рассчитана на работу с природным и сжиженным газом.

Подробнее о газовой рампе

• Газовая рампа отличается компактными габаритами. Состоит из газового фильтра, реле минимального давления, регулятора выходного давления, двух автоматических клапанов класса А гр. 2 (основного и предохранительного), регулятора скорости подъема, газового колена, монтажного фланца. Присоединяется к горелке с помощью резьбы. Предусмотрен ниппель для замеров давления газа.
• Электромагнитные газовые клапаны установлены последовательно по направлению движения газа. Поток проходит через встроенный фильтр, очищаясь от мелких частиц грязи. При подаче рабочего напряжения при розжиге горелки оба клапана открываются.
• Первый клапан соединен с эластичной мембраной и регулировочной пружиной, отвечает за стабилизацию давления. Второй клапан с регулируемым ходом служит для управления расходом газа. Скорость открытия клапана регулируется с помощью гидравлического замедлителя.
• При отключении электропитания газовые клапаны закрываются под воздействием пружин. Реле контролирует достаточность входного давления и направляет на автоматику сигнал о чрезмерном падении давления для активации блокировки.

Особенности и параметры:

• рабочая среда: метан, сжиженный газ
• минимальное входное давление газа: 30 мбар
• максимальное давление газа в магистрали подачи - 360 мбар
• защита корпуса от пыли и влаги класса IP 54
• параметры соединения Rp 1 1/4
• для горелок с одноступенчатым регулированием мощности
• настройка реле минимального давления в диапазоне 24-250 мбар
• напряжение питания: 220В-15%...230В+10 %
• параметры выходного давления: 4-20 мбар.

Условия эксплуатации

Газовая рампа рассчитана на эксплуатацию при температурах внешней среды от -15 до +70 С°.

Обратите внимание! При работе с сжиженным газом минимальная температура - 0°С, так как при минусовых температурах существует риск разрушения уплотнительного материала.

Требования к монтажу

Газовая рампа крепится непосредственно к горелке. Может размещаться снизу/ сверху, с поворотом вправо/ влево/ вдоль оси горелки, в зависимости от её конфигурации. При установке необходимо совместить стрелку на корпусе с направлением потока газа.

Для подсоединения рампы к газопроводу необходимо использовать аксиальный компенсатор BTGA для исключения передачи вибраций, снятия напряжений, и газовый кран BTVS, который размещается перед аксиальным компенсатором.

Обслуживание

Ежегодно требуется очищать фильтр от грязи. Внеплановая очистка осуществляется при значительном перепаде давления до и после фильтра или при увеличении перепада в сравнении с последней проверкой в 2 раза.

Дополнительное оснащение

Купить газовую рампу Baltur MM412 можно с блоком контроля герметичности клапанов, антивибрационной вставкой, шаровым газовым краном (опции).
