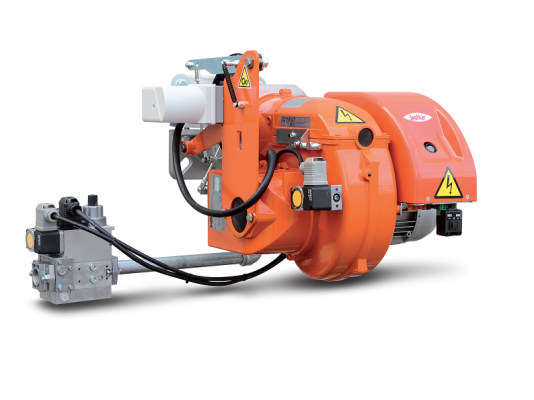

Газовая горелка Baltur TBG 85 MC

Газовая горелка Baltur TBG 85 MC, арт: 17540010 может работать с камерой сгорания любого типа, соответствующей стандарту EN 303. Сжигает природный и сжиженный газ с высокой теплоотдачей и пониженными выбросами оксидов азота в атмосферу. Высокопроизводительный вентилятор поддерживает стабильное пламя в топках различного типа, в том числе с противодавлением. Горелка функционирует в 2-ступенчатом прогрессивном режиме, а при дооснащении регулятором RWF40 и модуляционным комплектом обеспечивает плавную модуляцию мощности.

Основные параметры и особенности:

• двухступенчатое прогрессивное регулирование в диапазоне 170-850 кВт
• 2 класс выбросов NOx и CO по европейскому стандарту EN 676
• потребляемая электрическая мощность – 1,6 кВт
• рабочее напряжение 400 В, ±10%
• защита электрических компонентов от пыли и влаги класса IP 54
• точное автоматизированное управление и контроль функций топочным автоматом
• контроль пламени датчиком ионизации, разъем для подключения микроамперметра
• рабочая среда: метан, пропан (для сжиженного газа может потребоваться переходник)
• уровень шума при работе горелки – 73 дБ
• диапазон регулирования 1:4
• защита от тепловых потерь при остановке горелки
• 7-ми и 4-штырьковые штекеры для электроподключения
• отслеживание рабочего состояния на дисплее панели управления
• присоединение газовой рампы снизу или сверху корпуса
• функция самодиагностики для поиска неисправностей (EN298)
• присоединение газовой рампы снизу или сверху корпуса.

Сжигание газа и низкими выбросами NOx

Газовая горелка за счет частичной рециркуляции продуктов горения в сопловой трубе гарантирует пониженный объем выбросов оксидов азота и углерода в атмосферу (класс II по EN 676, NOx и СО 120 мг/кВт·ч при сжигании метана).

Сдвижной фланец

Горелка Baltur TBG совместима с большинством котлов и теплогенераторов благодаря подвижному фланцу, скользящему вдоль сопловой трубы. Такое исполнение позволяет точно позиционировать огневую головку в камере сгорания для достижения максимальной эффективности горения и безопасной эксплуатации.

Доступ к основным узлам

Фланец крепления к котлу снабжен откидным (влево-вправо) шарниром, позволяющим легко получать доступ к огневой голове для осмотра и техобслуживания, не снимая горелку с котла.

Управление подачей воздуха

Эффективный наддув и стабильное горение обеспечивает высокопроизводительный вентилятор с 3-фазным электродвигателем. Для управления положением воздушной заслонки в горелке предусмотрен электрический сервопривод. Конструкция воздухозаборника способствует оптимальной траектории открытия заслонки. Во время паузы/ остановки процессов горения воздушная заслонка автоматически закрывается, сохраняя накопленное тепло в системе. Оптимизировать расход воздуха можно вручную с помощью механического регулятора.

Диагностика работы

Диагностику работы газовой горелки можно выполнять двумя способами: активируя режим с помощью кнопки разблокировки или на персональном компьютере при использовании соединительного кабеля OCI400 и программного обеспечения ACS400 (опция).

Комплектация

Горелки для котлов отопления Baltur TBG МС собраны в алюминиевом корпусе, защищенном кожухом звукоизоляции из пластика. На фронтальной панели размещена кнопка разблокировки, цветные индикаторы. В состав горелок входит вентилятор высокого давления, топочный автомат, пламенная голова, трансформатор розжига, реле давления воздуха, сервопривод, соединительные штекеры, электрод ионизации и другие компоненты. Газовая рампа подбирается отдельно (исполнение CTV с блоком контроля герметичности клапанов). Для перехода на режим модуляции можно оснастить горелку электронным регулятором и модуляционным комплектом.

Основные преимущества:

• низкие выбросы NOx и CO, 2 класс
• вентилятор высокого давления с экономичным энергопотреблением и низким уровнем шума.
• регулировка положения огневой головы для точного позиционирования в камере сгорания
• режим модуляции для плавного регулирования мощности (при дооснащении)
• управление работой горелки блоком автоматики
• свободный доступ к огневой голове для осмотра и техобслуживания
• защита от тепловых потерь во время паузы
• возможность диагностики неполадок на ПК при оснащении программой и кабелем.

На сайте АНКАС можно купить газовые горелки Baltur TBG МС и дополнительное оборудование для любых топочных установок. Газовые горелки испытаны, сертифицированы по стандартам ЕС, поставляются с подробной инструкцией по монтажу и эксплуатации.
